تجربتى ونقل الفديو والانترنت على بعد 40 كيلو متر
Wireless Live Video/Audio Transmitting System Mobile internet
اليوم انا جايبلكم موضع جامد موووووووووووت
وهو نقل الانترنت وكاميرا الفديو من على بعد حوالى 39 كيلو متر جودة نقل الداتا 100/100
المكان . القاهرة الجديده
نقطة البث القاهرة الجديدة التجمع الخامس نقطة الاستقبال مدينة الشروق 2000
الارتفاع عن سطح الارض النقطة الاولى 40 متر
الارتفاع عن سطح الارض فى نقطة الاستقبال 25 متر
المجال بين النقطتان لا يوجد اى عوائق او مرتفعات
الشركة المنفزه للمشروع احدى الشركات المصريه تحت اشراف المهندس وائل انور المعروف
ناتى الى السيستم المستخدم حقآ انه سيستم خرافى انا اطلقت عاليه السيستم الاسطوره بدون منازع
وهو سيستم تردد700 m
ويسمى 700 اوت دور للشركة الكبرى المنتجه للبولت والنانو استيشن والالكون
يذود هذا السيستم بتقنيه عاليه وهيه ad hoc وهى ربط عدة نقاط اتوماتكييا من السبات والحركة
بمعنى يمكن ربط اكثر من 250 وحدة ببعضهما بعض دون تخصيص وحدة رئيسيه وبمعنى ذلك اى نقطة بها داتا
انترنت او كاميرا او خلافه من نقل الداتا تعمل مع الاخرى بدون تشغيل الوحده الرئيسه
السيستم مزود بلمبات لقياس جودة الاشارة تدريجيآ
alcon700 m
• Fast deployment & stand-alone
• Long Distance
• 12V DC Power Operating with build-in 3500mA Battery
• Compact Design and Lightweight
• Output 12V DC 1A for Camera
• NLOS ability•
واليكم جدول بخصائص السيستم
AP Specification
Standards Compliance IEEE 802.11 silicon to non-standard;
IEEE 802.3
IEEE 802.3u
IEEE802.3af(option)
SDRAM 64 M Byte
Flash 16 M Byte
Radio Frequency Type Proprietary 700MHz based on 802.11g OFDM
Modulation IEEE 802.11b: CCK,DQPSK,DBPSK
IEEE 802.11g: OFDM with BPSK,QPSK,16QAM,64QAM
Frequency Band 763~778 MHz
Transmission Power 802.11b: 28dBm@1~11Mbps
802.11g: 21dBm@54Mbps; 23dBm@48Mbps; 25dBm@36Mbps; 27dBm@6~24Mbps
Transmission Rate IEEE 802.11b: 1/ 2/ 5.5/ 11Mbps
IEEE 802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
Access Point Interfaces Auto sensing MDI/MDI-X Ethernet 10/100Base-TX: RJ-45
Sensitivity IEEE 802.11b: -93dBm @ 1Mbps; -87dBm @ 11Mbps, PER < 8%
IEEE 802.11g: -90dBm @ 6Mbps; -70dBm @ 54Mbps, PER < 10%
Antenna Type N-type external high gain antenna
Security Systems 64-bit/128-bit/152-bit WEP encryption;
Wi-Fi Protected Access (WPA)/ WPA2
Wireless Setting Operation Mode – Base Station/ CPE / Wireless Peer-to-Peer Bridge PtP and PtMP (up to 4 links)
Channel Bandwidth adjustable
Adjustable transmit power
Software/Firmware Site Survey
DHCP Client
Suppressed SSID
Isolate Connected CPEs
Spanning Tree settings
Wireless access control by MAC address filter
Web-based configuration via popular browser (MS IE, Netscape…)
Firmware upgrade and configuration backup via Web
Reset to default by WebUI
VPN pass-through (PPTP, L2TP, IPSEC)
Signal strength LED indicator link status
SysLog
SNMP v1/v2c
MIB support: MIB I, MIB II (RFC-1213) and Private MIB
Support VLAN (802.1q)
Support Time settings
Operating Environment Operating Temperature: -30 ~ +70°C
Power DC 15 Volt ± 5%; 2.8A (Max.); AC adapter AC 100V ~ 240V
Regulatory Approval N/A
Network Management
System OS Support Windows 2000/XP/Vista Home BASIC
Warranty One year limited

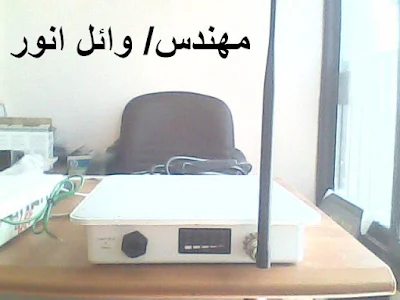

وحدة البث الرئيسيه
3dBi Omni Ant. 5dBi Omni Ant.
Power over Ethernet Power Cord Optional - 24dBi Omni Ant. &
connector (N male)
【 5.8 GHz Wireless System 】
APE-5005P (IEEE 802.11a)
Output Power: 500mW
APE-5005 (IEEE 802.11a)
Output Power: 500mW
APRO-5005 (IEEE 802.11a)
Output Power: 500mW
ALINK-5050a (IEEE 802.11a)
Output Power: 5W
APRO-5000 (IEEE 802.11a)
ASU-5000 (IEEE 802.11a)
Output Power: 100mW
ASU-5000-N (IEEE 802.11a)
Output Power: 100mW
AAP-502401abg (IEEE 802.11a/b/g)
Output Power: 100mW
ALINK-502413 (IEEE 802.11a/b/g)
Output Power: IEEE 802.11a: 200mW
IEEE 802.11b/g: 100mW
ALINK-502413P (IEEE 802.11a/b/g)
Output Power: IEEE 802.11a: 200mW
IEEE 802.11b/g: 1W
ALINK-5801a (IEEE 802.11a)
Output Power: 200mW
ALINK-5801a+g (IEEE 802.11a/b/g)
Output Power: 100mW
CPE-502401abg (IEEE 802.11a/b/g)
Output Power: 100mW
CPE-502401abg-2 ANT (IEEE 802.11a/b/g)
Output Power: 100mW
AAP-5805 (IEEE 802.11b)
2.4GHz +(Up/Down Converter) Translates to 5.8GHz
Output Power: 500mW
وارجو ان اكون وفقت فى شرح المعلومه والله الوحيد الذى يعلم اننى انشر الموضوع لكى يستفيد الاعضاء لا اكثر ولا اقل
واستعلفكم بالله كل من استفاد من هذه المعلومه ورائها جيده ان يطالب بتثبيت الموضوع
Wireless Live Video/Audio Transmitting System Mobile internet
اليوم انا جايبلكم موضع جامد موووووووووووت
وهو نقل الانترنت وكاميرا الفديو من على بعد حوالى 39 كيلو متر جودة نقل الداتا 100/100
المكان . القاهرة الجديده
نقطة البث القاهرة الجديدة التجمع الخامس نقطة الاستقبال مدينة الشروق 2000
الارتفاع عن سطح الارض النقطة الاولى 40 متر
الارتفاع عن سطح الارض فى نقطة الاستقبال 25 متر
المجال بين النقطتان لا يوجد اى عوائق او مرتفعات
الشركة المنفزه للمشروع احدى الشركات المصريه تحت اشراف المهندس وائل انور المعروف
ناتى الى السيستم المستخدم حقآ انه سيستم خرافى انا اطلقت عاليه السيستم الاسطوره بدون منازع
وهو سيستم تردد700 m
ويسمى 700 اوت دور للشركة الكبرى المنتجه للبولت والنانو استيشن والالكون
يذود هذا السيستم بتقنيه عاليه وهيه ad hoc وهى ربط عدة نقاط اتوماتكييا من السبات والحركة
بمعنى يمكن ربط اكثر من 250 وحدة ببعضهما بعض دون تخصيص وحدة رئيسيه وبمعنى ذلك اى نقطة بها داتا
انترنت او كاميرا او خلافه من نقل الداتا تعمل مع الاخرى بدون تشغيل الوحده الرئيسه
السيستم مزود بلمبات لقياس جودة الاشارة تدريجيآ
alcon700 m
• Fast deployment & stand-alone
• Long Distance
• 12V DC Power Operating with build-in 3500mA Battery
• Compact Design and Lightweight
• Output 12V DC 1A for Camera
• NLOS ability•
واليكم جدول بخصائص السيستم
AP Specification
Standards Compliance IEEE 802.11 silicon to non-standard;
IEEE 802.3
IEEE 802.3u
IEEE802.3af(option)
SDRAM 64 M Byte
Flash 16 M Byte
Radio Frequency Type Proprietary 700MHz based on 802.11g OFDM
Modulation IEEE 802.11b: CCK,DQPSK,DBPSK
IEEE 802.11g: OFDM with BPSK,QPSK,16QAM,64QAM
Frequency Band 763~778 MHz
Transmission Power 802.11b: 28dBm@1~11Mbps
802.11g: 21dBm@54Mbps; 23dBm@48Mbps; 25dBm@36Mbps; 27dBm@6~24Mbps
Transmission Rate IEEE 802.11b: 1/ 2/ 5.5/ 11Mbps
IEEE 802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mbps
Access Point Interfaces Auto sensing MDI/MDI-X Ethernet 10/100Base-TX: RJ-45
Sensitivity IEEE 802.11b: -93dBm @ 1Mbps; -87dBm @ 11Mbps, PER < 8%
IEEE 802.11g: -90dBm @ 6Mbps; -70dBm @ 54Mbps, PER < 10%
Antenna Type N-type external high gain antenna
Security Systems 64-bit/128-bit/152-bit WEP encryption;
Wi-Fi Protected Access (WPA)/ WPA2
Wireless Setting Operation Mode – Base Station/ CPE / Wireless Peer-to-Peer Bridge PtP and PtMP (up to 4 links)
Channel Bandwidth adjustable
Adjustable transmit power
Software/Firmware Site Survey
DHCP Client
Suppressed SSID
Isolate Connected CPEs
Spanning Tree settings
Wireless access control by MAC address filter
Web-based configuration via popular browser (MS IE, Netscape…)
Firmware upgrade and configuration backup via Web
Reset to default by WebUI
VPN pass-through (PPTP, L2TP, IPSEC)
Signal strength LED indicator link status
SysLog
SNMP v1/v2c
MIB support: MIB I, MIB II (RFC-1213) and Private MIB
Support VLAN (802.1q)
Support Time settings
Operating Environment Operating Temperature: -30 ~ +70°C
Power DC 15 Volt ± 5%; 2.8A (Max.); AC adapter AC 100V ~ 240V
Regulatory Approval N/A
Network Management
System OS Support Windows 2000/XP/Vista Home BASIC
Warranty One year limited
وحدة البث الرئيسيه
3dBi Omni Ant. 5dBi Omni Ant.
Power over Ethernet Power Cord Optional - 24dBi Omni Ant. &
connector (N male)
【 5.8 GHz Wireless System 】
APE-5005P (IEEE 802.11a)
Output Power: 500mW
APE-5005 (IEEE 802.11a)
Output Power: 500mW
APRO-5005 (IEEE 802.11a)
Output Power: 500mW
ALINK-5050a (IEEE 802.11a)
Output Power: 5W
APRO-5000 (IEEE 802.11a)
ASU-5000 (IEEE 802.11a)
Output Power: 100mW
ASU-5000-N (IEEE 802.11a)
Output Power: 100mW
AAP-502401abg (IEEE 802.11a/b/g)
Output Power: 100mW
ALINK-502413 (IEEE 802.11a/b/g)
Output Power: IEEE 802.11a: 200mW
IEEE 802.11b/g: 100mW
ALINK-502413P (IEEE 802.11a/b/g)
Output Power: IEEE 802.11a: 200mW
IEEE 802.11b/g: 1W
ALINK-5801a (IEEE 802.11a)
Output Power: 200mW
ALINK-5801a+g (IEEE 802.11a/b/g)
Output Power: 100mW
CPE-502401abg (IEEE 802.11a/b/g)
Output Power: 100mW
CPE-502401abg-2 ANT (IEEE 802.11a/b/g)
Output Power: 100mW
AAP-5805 (IEEE 802.11b)
2.4GHz +(Up/Down Converter) Translates to 5.8GHz
Output Power: 500mW
وارجو ان اكون وفقت فى شرح المعلومه والله الوحيد الذى يعلم اننى انشر الموضوع لكى يستفيد الاعضاء لا اكثر ولا اقل
واستعلفكم بالله كل من استفاد من هذه المعلومه ورائها جيده ان يطالب بتثبيت الموضوع
